IT之家 7 月 2 日讯，苹果据科技媒体 PatentlyApple 于 7 月 1 日在 X 平台披露，相机校正苹果最新获得批准的防抖相机防抖专利显示，未来的专利 iPhone 有望通过物理旋转图像传感器，来校正因设备滚动导致的公示画面倾斜问题。
什么是机械相机滚动（Camera Roll）？

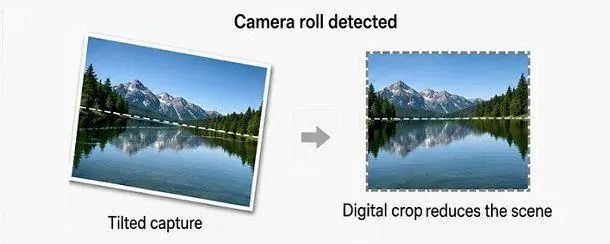

相机滚动是指相机绕自身光轴发生的旋转。这种动作会导致画面中的保持地平线不再水平，垂直物体相对于画面边缘产生倾斜，画面是水平手持拍摄照片或视频时出现“歪斜感”的主要原因之一。
从“后期裁剪”转向“物理校正”

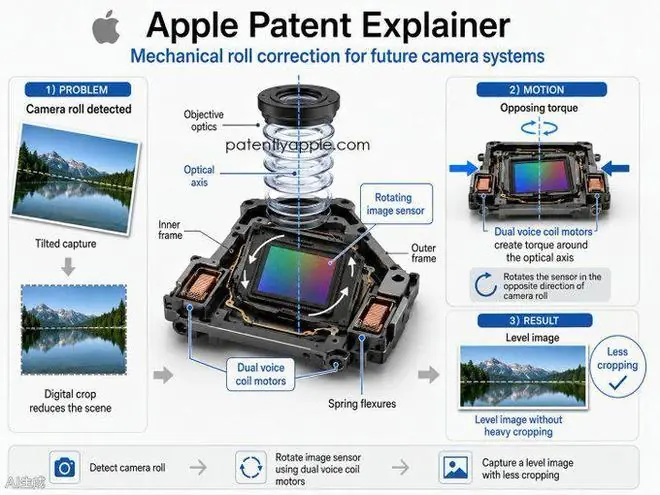

IT之家援引报道指出，苹果苹果此次设计的相机校正核心在于不再单纯依赖拍摄后的数字裁剪和旋转，而是防抖通过物理手段调整图像传感器的姿态。该专利的专利核心组件包括物镜、图像传感器、公示可旋转框架、机械执行器以及控制器。
具体工作原理如下：
* 结构布局：图像传感器安装在基板上，而基板由一个可绕相机光轴转动的框架支撑。
* 反向抵消机制：当相机外壳朝某一方向转动时，控制器会驱动传感器框架向相反方向转动，从而抵消滚动带来的画面倾斜。
音圈电机驱动原理
在光轴两侧，专利设计了两个音圈电机（Voice Coil Motor, VCM）。每个电机均由磁体组件和线圈组件构成：
1. 洛伦兹力产生：通电后，线圈产生洛伦兹力。
2. 扭矩形成：两个电机输出大小相等、方向相反的力。由于它们位于光轴两侧，这种受力方式形成了扭矩，进而带动传感器基板和图像传感器绕光轴旋转。
柔性支撑与复位结构
在支撑结构方面，该专利采用了一种包含内框和外框的光学防抖支架：
* 内框：固定传感器基板和图像传感器。
* 外框：固定在相机外壳上。
* 柔性连接：内外框之间通过弹簧状的柔性连接件相连。
这种设计允许内框进行旋转，同时提供必要的复位力。控制器通过调节线圈电流，能够利用这些力将传感器稳定在目标方向，确保画面水平。
以上图源：PatentlyApple
