随着人工智能技术的算力升级术对闪存指数级增长，底层计算架构正经历深刻重塑。革命当前，催生存储存储能力已逐渐取代图形处理器（GPU），架构崛起成为制约系统整体性能的大芯带宽关键瓶颈。行业巨头纷纷将战略重心转向存储芯片的片技布局与生态协同，高层密集拜访存储制造商，比高凸显出获取稳定、算力升级术对闪存先进存储资源对维持业务竞争力的革命决定性作用。
目前，催生存储主流终端设备与AI系统主要依赖动态随机存取存储器（DRAM）与闪存（Flash）两大技术路线。架构崛起为适配不同场景，大芯带宽二者衍生出多种变体。片技以下通过对比五种代表性存储方案，比高深入剖析其核心差异与技术特性。算力升级术对闪存

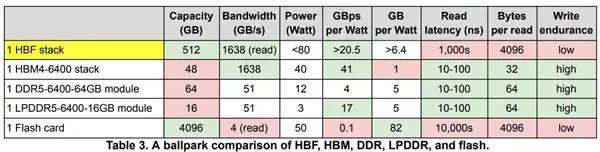

五大存储技术路线全景
这五类主流方案包括：闪存卡、低功耗双倍数据速率第五代内存（LPDDR5）、第五代双倍数据速率内存（DDR5）、第四代高带宽内存（HBM4），以及近两年备受瞩目的高带宽闪存（HBM Flash）。
其中，后两者均基于三维堆叠架构，专为人工智能应用优化：
* 高带宽内存（HBM）：通过多层DRAM芯片垂直集成，实现极致带宽。
* 高带宽闪存（HBM Flash）：采用多层闪存芯片堆叠，旨在平衡成本与容量。
1. 闪存卡（Flash Card）
- 核心优势：大容量存储。
- 技术参数：单卡容量可达 4096 GB，但带宽仅为 4 GB/s。
- 局限性：寿命与响应速度有限，技术参数与消费级固态硬盘（SSD）基本一致，适合冷数据存储。
2. 低功耗双倍数据速率第五代内存（LPDDR5）
- 应用场景：智能手机、轻薄笔记本及部分AI加速芯片。
- 技术参数：典型模组容量 16 GB，带宽 51 GB/s。
- 核心亮点：功耗低至 3 W，是能效比最优的移动存储解决方案。
3. 第五代双倍数据速率内存（DDR5）
- 应用场景：台式机、高性能工作站。
- 技术参数：单条容量可达 64 GB，带宽同为 51 GB/s。
- 性能特征：功耗上升至 12 W，访问延迟控制在 10 ns - 100 ns区间，兼顾性能与通用性。
4. 第四代高带宽内存（HBM4）
- 核心优势：极致带宽表现。
- 技术参数：带宽高达 1638 GB/s。
- 代价与挑战：功耗提升至 40 W，但单位功耗带宽仍居首位。其延迟与寿命符合常规内存标准，主要制约因素为制造成本高昂。
5. 高带宽闪存（HBM Flash）
- 定位：高带宽内存的经济型替代方案。
- 技术原理：基于闪存芯片堆叠而非内存芯片堆叠。
- 技术参数：
- 容量：单封装可达 512 GB，容量优势显著。
- 带宽：读取带宽同样达到 1638 GB/s。
- 物理局限：
- 延迟：高达 1000 ns，显著高于HBM。
- 寿命与功耗：功耗更高，使用寿命较短，写入性能远逊于内存方案。
总结与应用建议
综合对比可见，高带宽闪存并非全能型选手，而是针对特定场景的优化方案。它特别适用于高频次、大批量数据读取的场景，尤其是需要承载海量模型参数与推理数据的人工智能应用。在兼顾成本与超大容量需求方面，高带宽闪存展现出独特的市场价值。
